【整车技术参数】 |
|||
|
产品商标 |
程力威牌 |
公告批次 |
393 |
|
产品名称 |
吊装式垃圾车 |
产品型号 |
CLW5250ZDZE6 |
|
总质量(Kg) |
25000 |
罐体容积(m3) |
|
|
额定载质量(Kg) |
9075,9140,8545,8610 |
外形尺寸(mm) |
|
|
整备质量(Kg) |
15730,16260 |
货厢尺寸(mm) |
|
|
额定载客(人) |
准拖挂车总质量(Kg) |
||
|
驾驶室准乘人数(人) |
2,3 |
鞍座最大载质量(Kg) |
|
|
接近角/离去角(°) |
25/14 |
前悬/后悬(mm) |
1450/2270,1410/2270,1250/2270 |
|
轴荷(Kg) |
7000/18000(二轴组) |
最高车速(Km/h) |
88 |
|
备注 |
1.仅采用4350+1350mm轴距底盘改装。2.侧面防护装置由车身侧面裙板结构代替。后下部防护装置材料为:Q235B碳钢,采用焊接连接,后部防护断面尺寸(mm):160×60,后部防护离地高度(mm):470。3.ABS型号及生产厂家为:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,J ABS/焦作博瑞克控制技术有限公司。4.安装具有卫星定位功能的行驶记录仪。5.专用装置:随车起重机、箱体 ,专用功能为吊装、转运、倾卸城乡生活垃圾。6.吊机型号/吊机质量/最大起升载荷为:SQZ6.3/2500kg/6300kg。7.发动机型号/油耗值(L/100km)对应关系为:B6.2NS6B260/32.4,YCS06270-60/32.4,YCK05240-60/32.2,YCS06245-60A/32.4,B6.2NS6B230/32.4。8.选装ETC车载装置。随底盘选装驾驶室,选装多路阀的安装位置变化样式,选装箱体外观样式及后部外观样式。9.选装侧防护样式,侧防护采用Q235B碳钢,连接方式为螺栓连接加焊接连接。 |
||
|
底盘型号 |
EQ1250GL6DJ |
底盘名称 |
载货汽车底盘 |
|
商标名称 |
东风牌 |
生产企业 |
东风汽车集团有限公司 |
|
轴数 |
3 |
轮胎数 |
10 |
|
轴距 (mm) |
4350+1350,4750+1350,5850+1350,5350+1350 |
||
|
轮胎规格 |
11.00R20 18PR |
||
|
钢板弹簧片数 |
9/13,13/10,3/10,9/10,13/13,3/13 |
前轮距(mm) |
1910,1970,2020,2050,1950 |
|
燃料种类 |
柴油 |
后轮距(mm) |
1820/1820,1860/1860 |
|
排放依据标准 |
GB17691-2018国Ⅵ |
||
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
B6.2NS6B260 YCS06270-60 YCK05240-60 YCS06245-60A B6.2NS6B230 B6.2NS6B290 |
东风康明斯发动机有限公司 广西玉柴机器股份有限公司 广西玉柴机器股份有限公司 广西玉柴机器股份有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 |
6200 6234 5132 6234 6200 6200 |
191 199 176 180 169 213 |
底盘配置：盘型型号：EQ1250GL6DJ，玉柴270马力国六发动机，4350+1350轴距，陕齿8档变速箱，T5豪华排半驾驶室，11.00R20轮胎，前桥5吨后桥10吨，气囊座椅自动空调。
上装配置：压缩垃圾箱采用Q355B等高强度钢板焊接而成；顶部进料口滑盖打开机构，由液压控制进料口打开关闭，底部安装污水箱，收集污水，后门采用液压联动锁紧机构，使箱体密封，避免污水泄露造成二次污染，箱体内部推头结构实现垃圾压缩功能。整车装备式工艺，上装整体电泳，电泳好处（高透明度及饱满度，具有特别光泽及透明性，涂装后具有高度立体效果，底材颜色表露无遗，高硬度，流平性好，漆膜感强，漆膜滑感好，具有较强的结合力及渗透力，涂料无孔不入，湿膜及干膜结合力强，耐变色及防腐性能佳，产品色泽持久艳丽，耐腐效果绝佳）。
吊机采用江环6.3吨折叠式吊机
|
6.3吨吊机主要技术参数 |
||||||
|
最大起重力矩 |
13 t.m |
|||||
|
最大起升载荷 |
6.3 t |
|||||
|
最大工作半径 |
9.3 m |
|||||
|
变幅角度 |
1-75° |
|||||
|
支腿跨距 |
4.76 m |
|||||
|
回转角度 |
±360° |
|||||
|
额定流量 |
50 L/min |
|||||
|
系统压力 |
24 Mpa |
|||||
|
操作方式 |
手动+遥控 |
|||||
|
工作半径（m） |
2 |
3 |
5 |
7 |
9.2 |
|
|
起重量（kg） |
6300 |
4600 |
2500 |
1400 |
800 |
|
清水箱充分利用了车载空间，260L水箱，带清洗装置，可在垃圾箱卸料后，清洗垃圾箱内部。
东风华神吊装式垃圾车技术参数
项 目
主要性能参数
车 型
东风吊装式垃圾车
整车型号
CLW5250ZDZE6
底盘型号、类别、生产企业
CEQ1250GL6DJ二类/东风汽车集团有限公司
排放标准
GB3847-2005,GB17691-2018国Ⅵ
发
动
机
底盘发动机型号及生产企业
YCS06270-60/广西玉柴机器股份有限公司
功率(kw)
199
马力(ps)
271
排量(ml)
6234
燃油种类
柴油
车辆基本参数
外形尺寸(长X宽X高)mm
9200X2550X3650
轴距(mm)
4350+1350
轮胎
11.00R20
额定载质量(kg)
9140
整备质量(kg)
15730
最大总质量(kg)
25000
专用性能参数
垃圾箱容积( m3 )
16
装载量( m3 )
≥45
垃圾箱材质
Q355B
上料方式
随车吊机吊装（6.3吨吊机）
卸料方式
液压举升自卸
压缩结构
M型破碎推头
清洗装置
260L清水箱/BZ-380清洗机
污水箱容积(L)
≥1500L
液压系统
型式
开放式，手电控制
主要元件
双联泵、液压缸、多路阀、电控
双联泵
40/60
液压油缸
自卸油缸：DJZX-160×1800 两根
后门油缸：三根
三滑盖油缸：一根油缸带连杆支架
压缩油缸：（剪叉式安装）
系统溢流压力
Mpa
≤20
液压油箱容积
L
180L
东风华神吊装式垃圾车技术特点；

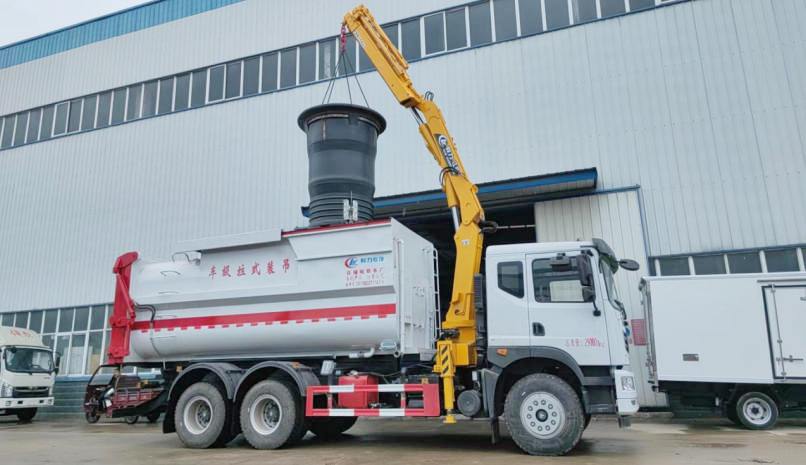

1.吊装式压缩垃圾车采用回转一体式吊机，能实现360°连续回转，能吊装车体左右两侧的地埋桶，适应性强，二节臂的配置可以使车辆在同一位置连续起吊6个地埋式垃圾桶，精确将垃圾桶放置到压缩想进料口位置，调整支腿伸缩，提高工作效率。
2.装入量大5方垃圾桶1车能压缩14-16桶;吊装式垃圾车是为了提升一些景区及街道环境而研发的一款新型垃圾运输车，由于人流量比较大，垃圾产生率较高，车辆也不易经常出入的地方，这些就是它的潜在优势，而主要特点就是前面说的自动化程度高，装载量大等。
3.在污水箱左右两侧各设有一个清污口，可以充分清洗并排出污水箱中的污水或淤泥，疏通压缩腔底板上的排水孔。
4.高压清洗功能和吸污功能，高压水枪对垃圾桶进行自清洁，并通过吸污泵及时排净地埋桶底部的污水。
5.吊装压缩垃圾车的优势:吊装式垃圾车是目前国内兴起的一种垃圾收运模式，与新型地埋垃圾桶配套使用，城乡集合，集约成本，来回收集垃圾方便，灵活。
